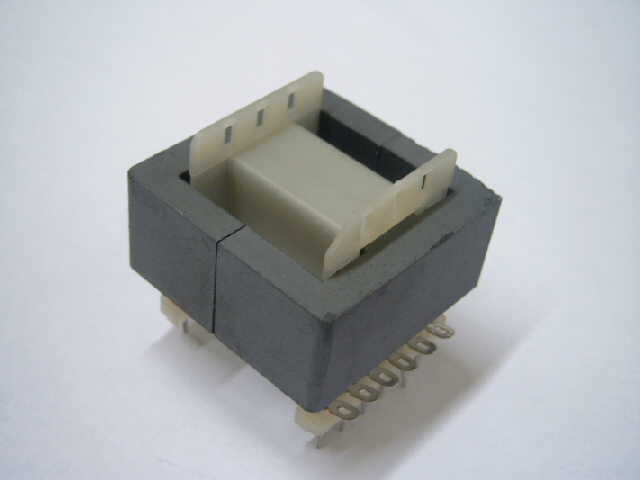

Ferrit-Trafobausatz, bestehend aus 2 E � Ferritkernen und ein Spulenkörper, jede Seite mit 6 Print und Lötosenanschluss versehen. Kern ohne Luftspalt. Kerngroße: 42 X 42 X 20. Bevorzugt als Wandlertrafo. Typ FST 42  nicht mehr lieferbar 1 Stück 2,30 €
Feritstab für Mittelwelle Länge 17 cm  Ø 10 mm Kern mit 6 Schlitzen längs versehen Hersteller Philips Orginal Typenbezeichnung IMP 10/4,5/170-3B1  Datenblatt in englisch (Beschreibung des Kernmaterials). Typ IMP 10                 1 St  4,95 €
Doppel  Ferrit Schalenkern,zum Einwickeln von Netz oder Datenleitungen. Kompensiert die Störimpulse in Zuleitungen. Beidseitige Öffnung für Kabel 22 x 4 mm. Typ DFS 163 1 Satz 1,25 €
Ferritrollenkern in Form einer Garnrolle vorzugsweise zum Aufbau von Filterspulen für Leistungs- frequenzweichen im NF-Bereich (Tiefpaß bzw Mitteltonbereich 10 Hz bis 5 KHz geeignet). Je nach Drahtdurchmesser (Kupferlackdraht) sind bei voller Wickelraumausnutzung Induktivitätswerte von 4-10 mH realisierbar. Sättigungsstrom des Kernes bei 6 A bei Cul Durchm. 1 mm. Vorteil der Ferritrollenkernspule egenüber Luftspulen: höhere Induktivität bei gleicher Baugröße. Sehr geringer Innenwiderstand (0,5-0,8 W je nach Drahtdurchmesser Durchm. 0 mm. Höhe 30 mm, Ferrit Breite 5 mm. Gewicht 100 g. Typ FRL 200      1 St. 2,53 €        10 St. 20,45 €
Dto. Wie vor, jedoch ungebunden, das heißt die beiden Hälften müssen nur noch zusammengeklebt werden (Zwei-Komponenten-Kleber). Typ FLLQ 100 1 Satz 1,87 €      10 Satz 15,34 €
Dto. Wie vor, jedoch für Hoch und Mittelton geeignet. Maße Durchm. 30 mm, Höhe 22 mm Ferritbreite 4 mm Typ FHT 50      1 Satz 1,00 €                   10 Satz 7,67 €;
Ferroxcube- Doppellochkern, zum Aufbau von Symetrieübertragern im UKW � VHF Bereich, Fabrikat: VALVO, Werkstoff: FKC 4B1. Durchm 5,6 x 12 mm, Loch Durchm. 1,5 mm.  Typ MLK 274  10 St. 0,75 €
Leistungs  Ferrit - Stab, für den Bereich 100 kHz bis 2 MHz, Durchm.15 mm, Länge: 116 mm, Ferritwerkstoff: MF 360, Gewicht 96g. Typ ATL116  1 St. 4,65 €  nicht mehr lieferbar
Ferritscheiben gedacht für Zirkulatoren usw. Durchm. 17 mm, Höhe 5 mm, Werkstoff Manifer 143 bis 2 MHz. Typ FRS 3221                                       10 St. im Beutel 0,49 €
Ferritstab Manifer 143 ( 2 MHz) Durchm. 4 mm, Länge 30 mm. Typ FRS 2121                                       10 St. im Beutel 0,49 €
Ferrit-Rohr-Kern Manifer 143 (2 MHz) Durchm. 8 mm, Länge 30 mm innen Durchm. 4 mm. Typ FRK 1421                                        10 St. im Beutel 0,49 €
Ferrit-Rohr-Kern wie vor, jedoch Länge 20 mm Typ FFRK 1321                                      10 St. im Beutel 0,33 €
Ferrit-Rohr-Kern Manifer 360 (2 MHz) Durchm. 10,4 mm, innen Durchm. 8,5 mm, Länge 16 mm. Typ FRK 1866                                         10 St. im Beutel 0,33 €
Frerritantennenstab für Mittelwelle, Spule Textillitze, 2 Spulenlagen. Ferritstab Durchm. 7,65 mm, Länge 100 mm. Typ FAM 1050                           1 St. 3,55 €    Nicht mehr lieferbar
Ferrit Ringkern bestehend aus 2 Hälften, zusammenklappbar, mit transparenter Kunststoffschelle. Zur Dämpfung von Störungen auf Datenleitungen und Stromversorgungskabeln. Kern Durchm. 29 mm, innen 16 mm, Höhe 20 mm. Typ FRK 180                               1 St. 1,15 €
Sifferit Ringkern zur Herstellung von Breitbandsymmetrieübertragern, Baluns, TVI- Entstörung, sowie für Dämpfungszwecke, Frequenzbereich 0,5 bis 200 MHz. Maße: Durchm. außen 29 mm , Durchm. innen 17 mm, Stärke 11 mm. Typ ASLR 25                               1 St. 5,04 €
Ferrit-Ringkern für Filteranwendungen usw. Maniferwerkstoff MF 195 (AL-Wert 1590-1800 nH) Frequenzgrenze max 100 KHz, Ferritringkern lackiert, ussen Durchm. 10 mm, innen Durchm. 6 mm, Breite 3 mm. Typ MF 195-100         10 St. 1,23 €                100 St. 9,97 €
Ferroxcube-Dämpfungsperlen zur Breitbanddämpfung von 10 MHz bis einigen 100 MHz. Hohe Güte und kleiner Aufbau. Diese werden einfach über den Leiter geschoben, z.B. Halbleiter, Widerstände, Kondensatoren usw. . Auch anreihbar , falls erforderlich. Rohrmaß: Länge 6,5 mm, Durchm.außen 4,25, innen 2,1 mm. Typ FXC 3B       ca. 100 St. 0,45 € Nicht mehr lieferbar
Doppellochkern Ferroxcube Doppellochkerne dienen zum Aufbau von Symmetrieübertragern im Antenneneingang Werkstoff FXB 4 B 1 (80-300 MHz) aße: D= 8 mm, H= 14 mm, L=12 mm, d= 4 mm. Typ DLK 14  1 St. 0,61 €       10 St. 4,91 €
Ferrit-Stab 3-8 MHz ( Manifer 360) 6 x 30 mm Typ FAT 360  1 St. 0,26 €        10 St. 2,05 €        100 St. 15,08 €
Balun Ringkern (Funkwerk Köpenick) Frequenzbereich bis 8 MHz, AL Wertbereich 145 bis 251 nH Durchm. 1 = 62 mm, Durchm. 2 =31 mm, H= 20 mm. Typ BRK 1667           1 St. 8,62 €
Doppelschalenkern-Übertrager 1:1 Induktivität 2 x 6,5 mH, Spulengüte je Wicklung 500 Übertragungsbereich 4 KHz-2 MHz (-3 dB). Kernmaterial : Ferrit/ AL W 3200. Kern Durchm. 18 mm, Kernhöhe 10,5 mm zentrale Befestigungsschraube M 3. Anwendungen: Übertrager/Osz. pule in stereo Decodern (19-38 KHz) ZF-Übertrager ( 200-500 KHz mit entspr. C) u.a. für schmale CW-Filter brauchbar. Leicht umwickel/modifizierbar. Typ DÜZ 200                                  1 St. 1,35 €
Leistungsringkern zur Herstellung von Breitbandsymmetrieübertragern, Baluns usw Ø 40 mm, innen 20 mm, Stärke 15 mm, Frequenzbereich 0,5-8 MHz Manifer 340 entspricht K 1 . Typ LRU 340       1 St.6,39 €
Doppellochkern Ferroxcube Doppellochkerne dienen zum Aufbau von Symmetrieübertragern im Antenneneingang, AL-Wert 2-4 nH, Manifer 320 bis 230 MHz  Maße: 4x 5x5,5 mm. . Typ DLK 4              1 St.0,31 €                10 St.2,45 €
Doppellochkern wie vor, jedoch bis 500 KHz, Manifer 163 Typ DLK 4A            1 St 0,32 €               10 St. 1,84 €     nicht mehr lieferbar
Leistungsringkern zur Herstellung von Breitbandsymmetrieübertragern, Baluns usw Durchm. 80 mm, innen 73 mm, Stärke 20 mm Frequenzbereich 0,5-8 MHz Manifer 340 entspricht K 1 Gewicht 410 g. Typ LRK 380                  1 St. 20,35 € nicht mehr lieferbar
Leistungsringkern zur Herstellung von Breitbandsymmetrieübertragen, Baluns usw.Durchm. 62 mm, innen 31 mm, Stärke 20 mm, Frequenzbereich 3 bis 21 MHz erfolgreich bei 100 Watt Sendeleistung getestet (ist bestimmt für mehr Leistung und Frequenz geeignet). Typ KRK 261 nur             1 St. 15,26 €
Ovalschalenkern ( 19x11x12,5 mm) hoher Induktivität 760 mH mit Anz. Bei 1/3 der Induktivität. DC Widerstand 225 W für NF-Siebzwecke. Typ OVS 760 1 St. 0,80 €
Ferroxcube Ringkern  Philips, außen Durchm. 9,5 mm, innen Durchm. 5,4 mm, Breite 3,6 mm. Kernfarbe: pink, AL (nH) = 286.  TypP34391                                                                                                                       1 St. 0,25 €
Ferritübertrager Bausatz mit Spulenkörper unbewickelt, Kern E 42/21/20, Material N 27. Mit Luftspalt 1 mm. Wickelkörper je Seite 6 Lötösen mit Schwerter versehen. Fabrikat : Siemens-Matsushita- Components. Typ SM 120  1 St. 3,65
Ferrit Ringkern unbewickelt, zur Herstellung für Speicher und Entstördrosseln, Ringkanten sind abgerundet. Außendurchmesser 35 mm, Innen  Durchmesser 20 mm. Höhe 10 mm. Flächenisoliert. Typ DPU 30          1 St. 0,65 nicht mehr lieferbar
Ferrit-Entstörkern 2 teilig für Computer Flachbandkabel, bis zu Breiten von 64 mm, L= 76 mm, B= 13 mm Typ FEK 64      1 Satz 0,50
Rarität Philips Antennenstab zum Bau einer Ferritantenne für MW und LW Ø  9,5 mm Länge 20 cm Kernmaterial 3C80 Typ FAT 20                       1 St. 4,95 €  Nicht mehr lieferbar

Ferroxcube-Dämpfungsperlen
Typ FD 12                 innen Ø 0,8 mm                          Ø 4x 3 mm 10 St. 0,46 €
Typ FD 13                        innen Ø 2,5 mm                          Ø 5x 5 mm 10 St. 0,61 €

Schalenkern Drossel f_max = 500 KHz, 12 A 300 µH, Schalenkernmaße: Ø = 36 mm, H= 23 mm Werkstoff MF 163 .
Typ SD 982                                                                                                1 St. 2,99 €

Ferrit Übertrager bestehend aus 2 E-Kernen und Wickelkörper, bevorzugt zum Aufbau von Übertragern und Drosseln der
eistungsübertragung, bis ca. f = 20 KHz Mag. eff. Querschn.
Typ FÜ 42 Kern E 42/15 Ae (mm²) 194 . ..1 St. 1,46 €
Typ FÜ 55 Kern E 55/20 Ae (mm²) 372     1 St. 1,92 €

Garnrollenkern mit radialen langen Drahtanschlüssen, Rastermaß 5 mm,
L= 47 µH, Q= 38, F 2,5 MHz Durchm. 7 mm, H= 7 mm.
Typ GK 47           1 St. 0,15 €        10 St. 1,23 €         100 St. 9,82 €

Ringkerne Ferritmaterial
Typ FX 4 d = 5 mm H = 2Omm D 10 mm AL Wert 4500 1 St. 0,23 €

Ferrit Ringkern 6 A  250 V Durchm. 2 x 1,8 mH für Printmontage. Raster 20 x 30 mm im blauen Kunststoffgehäuse. Mit VDE
und US-Prüfzeichen. Durchm. 31 mm Höhe 25 mm Fabrikat "Siemens".
Typ R 565                                                1 St. 1,64 €                                                                            10 St. 7,98 €

Doppel  Ferrit Schalenkern, zum Einwickeln von Netz oder Datenleitungen. Kompensiert die Störimpulse in Zuleitungen. Beidseitige Öffnung für Kabel 22 x 4 mm.
Typ DFS 163                                               1 Satz 1,25 €

Sifferit Ringkern. Zur Herstellung von Breitbandsymmetrieübertragern, Baluns, TVI � Entstörung, sowie für Dämpfungszwecke, Frequenzbereich 0,5 bis 200MHz, Maße:  außen 35mm, innen 23mm, Stärke 11mm
Typ SRB 20      nicht mehr lieferbar                                  1 St. 2,45 €

Ferrit  Antennenspulen mit HF Litze Seide umsponnen auf Isolierkörper, Induktivität ohne Kern gemessen.
Typ FRAZ 1 Innen Ø max. 8,5mm, Spule 1 = 0,8µH, Spule 2 = 3,5µH                                   1 St. 0,35 €
Typ FRAZ 2 Innen Ø max. 8,5mm, Spule 1 = 1µH, Spule 2 = 21µH                                       1 St. 0,40 €


U Ferroxcube Mangan/Zink-Ferritkern hoher Güte, Fabrikat Ph/W Valvo, vorzugsweise für Leistungsimpulsübertrager,z.B. Leistungsschaltnetzteile.  Induktion B 330 m Tesla. Leistungsverlust 32,8 W pro Paar, Maße über alles:75 x 94 x 30 mm, , Kernmaß: 29 x 30 mm. Stirnfläche fein geschliffen. Kernmaterial 3C85. Typ U 94-100  1 Stück 12,50 € neu eingetroffen  geringer Bestand

Zweifach Drosseln Fabrikat: SCHAFFNER. Mit geschlossenem Rechteck-Ferritkern, zur Gleichtaktunterdrückung, kompakte, platzsparende Bauweise, horizontale und vertikale Ausführungen. Spulenkörper UL 94-0, Nennspannung 250 V/AC, Frequenz 0 bis 400 Hz. Typ Orginalbezeichnung Strom Widerstand Induktivität Ausf. 1 St. EH 30 EH 28-4,0-02-3M5 4 A 45 mOhm 3,5 mH Liegend 0,90 € EV 31 EV 28-5,0-02-1M5 5 A 32 mOhm 1,5 mH Stehend 0,95 € EH 32 EH 35-2,0-02-20M 2 A 342 mOhm 20 mH Liegend 0,80 € EH 33 EH 24-0,8-0,2-18M 0,5 A 1900 mOhm 47 mH Liegend 0,60 € EV 34  nicht mehr lieferbar EV 24-0,5-02-47M 0,5 A 1900 mOhm 47 mH Stehend 0,60 € EV 35 EV 24-4,0-02-0M5 4 A 22 mOhm 0,5 mH Stehend 0,90 € EV 36 EV 24-1,0-02-10M 1 A 290 mOhm 10 mH Stehend 0,70 € EH 37 EH 28-3,0-02-9M0 3 A 100 mOhm 9 mH Liegend 0,85 € EH 38 EH 35-3,0-02-10M 3 A 219 mOhm 10 mH Liegend 0,85 € EH 39 EH 24-1,5-02-4M5 1,5 A 155 mOhm 4,5 mH Liegend 0,75 € EH 40 EH 20-1,0-02-3M9 1 A 280 mOhm 3,9 mH Liegend 0,70 € EV 41 EV 35-3,0-02-10M 3 A 219 mOhm 10 mH Stehend 0,85 € EV 42 EV 28-2,0-02-15M 2 A 155 mOhm 15 mH Stehend 0,80 € EV 43 EV 20-0,8-02-5M6 0,8 A 420 mOhm 5,6 mH Stehend 0,65 € EV 44 EV 35-2,0-02-20M 2 A 342 mOhm 20 mH Stehend 0,80 € EV 45 EV 24-1,0-02-10M 1 A 290 mOhm 10 mH Stehend 0,70 € EH 46 EH 35-3,0-02-10M 3 A 219 mOhm 10 mH Liegend 0,85 € EH 47 EH 28-1,5-02-27M 1,5 A 245 mOhm 27 mH Liegend 0,75 € EV 48 EV 28-1,0-02-75M 1 A 625 mOhm 75 mH Stehend 0,70 € EV 49 EV 20-1,2-02-3M3 1,2 A 250 mOhm 3,3 mH Stehend 0,70 € EH 50 EH 20-0,5-02-18M 0,5 A 1300 mOhm 1,8 mH Liegend 0,60 € EH 51 EH 20-1,5-02-1M8 1,5 A 250 mOhm 18 mH Liegend 0,75 €

Ferritscheiben, für die Mikrowellentechnik, Durchm = 17,78 mm, 1,27 mm dick. Ferittmaterial:      Y  95, zu 100 St. in Plastikrolle verpackt.  Typ GJY 95 1 Rolle 2,25 �
Philips - Rohr Kern, zur Breitbanddämfung im Bereich 10 MHz bis zu einigen 100 MHz. Kernfarbe: gelb, Maße  8 mm, Länge 10 mm, Loch Durchm. 3,2 mm. Typ B 4520       10 St. 0,25 �
Ferrit Ringkern, Fabrikat: Philips, Material 3C85, Durchm. außen 14,6 mm, innen 8,2 mm. Kennfarbe:rot Typ TN 14 1 St. 0,25 €
Doppellochkern VHF, Ferrit, zum Bau von Symmetrieübertragern. Maße 10 x 10 x 5 mm Loch = 2 mm, Fabrikat Philips. Typ DLK 1P 10 St. 0,75 €
Entstörferrit  2 teilig Maße L= 28  B= 25 H= 25 mm Lochdurchmesser  12,87 mm Typ EFL 28 1 St. 1,50 €
Doppelloch Kern zur Herstellung für Symmertrieübertrager, Frequenzbereich 30 bis 1000 MHz, Ferritmaterial 4B1, Fabrikat Philips, Maße: L=13 mm, H=8mm, T=6 mm. Loch Durchm. 2,3 mm Kennfarbe weiß. Typ MHB 2 1 St. 0,45 €
Ferrit Schalenkern ohne Luftspalt, ovale Bauform. Ferritmaterial 3C90, bis 200 kHz, Maße: L=41 mm, B=27 mm, H=30 mm. Fabrikat  Philips Typ RM 14   1 Satz 0,85 €
Ferrit  Trafo Kern ohne Luftspalt, mittlerer Kern Durchm. 16 mm, Außenmaß: 49 x 49 mm, H=16,5 mm. Frequenzbereich bis 200 kHz. geringste Leistungsverluste bei 60...., Kernmaterial 3C81, Fabrikat Philips. Typ ETD 49                       1 Satz 1,15 €
Ferrit Trafo Kern mit Luftspalt, mittlerer Kern 6,9 x 6,9 mm, Außenmasse: 30 x 30 mm. Ferritmaterial 3C90, Frequenzbereich bis 200 kHz. Fabrikat Philips. Typ FE 30 1 Satz 0,35 €
Ferrit Schalenkern mit Luftspalt, ovale Bauform, Ferritmaterial 3C85, Maße: L=37 mm, B=24 mm, H=25 mm, Fabrikat Philips Typ FRM 12 1 Satz 0,75 €
FerrFerrit Ringkern, Fabrikat: Philips, Material 3E25, Durchm. außen 9 mm, innen 5,5 mm. Kennfarbe:rot Typ TN 9 1 St. 0,20 €
Ferrit Ringkern, Fabrikat: Philips, Material 3C85, Durchm. außen 14,6 mm, innen 8,2 mm. Kennfarbe:rot Typ TN 14 1 St. 0,25 €
Ferritantenne ohne Spulen Ferritstab , Maße 3 x 13 mm, 60 mm lang  für Mittelwelle geeignet Typ FAT 22-N                              1 St. 0,65 €
Jumbo - Ferrit - Ringkern, weiß, epoxidharzisoliert, als Balun verwendbar, AL Wert: Al (nH) = 5300, Material: 15-3C11.Maße: Durchm. 102,4, Durchm. innen = 65,5 mm. H = 15,3mm.Fabr. "Ferroxcube" Typ TX 102-66                                                      1 St. 10,75 €
