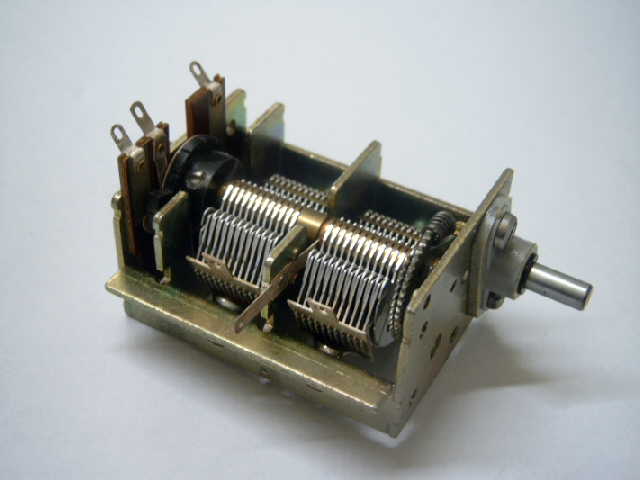

Luftdrehko mit Feintrieb 1: 3, Maße 46 x 36 x 28
mm kugelgelagerte Achse, Durchm 4 mm 2x 320 pF und ein zusätzliches
Potentiometer (100 KOhm ).
Stator keramisch isoliert.Typ
DA 776
1 St. 8,30
€ 5 St. nur St. 35,00 €
|
 |
|
Präzisions - Luft -
Drehko 3x 465 pf und
für die UKW-Abstimmung ein angebautes 20 KOhm Poti. Sehr genauer
Präzisionsdrehko mit hervorragenden Gleichlaufeigenschaften. Maße 83 x
42 x 36 mm.
Achse Durchm. 6 mm
Übersetzungverhältnis 1:1,5
Typ DA 875
nicht mehr
lieferbar
1 St. 22,85 €.
|
|
|

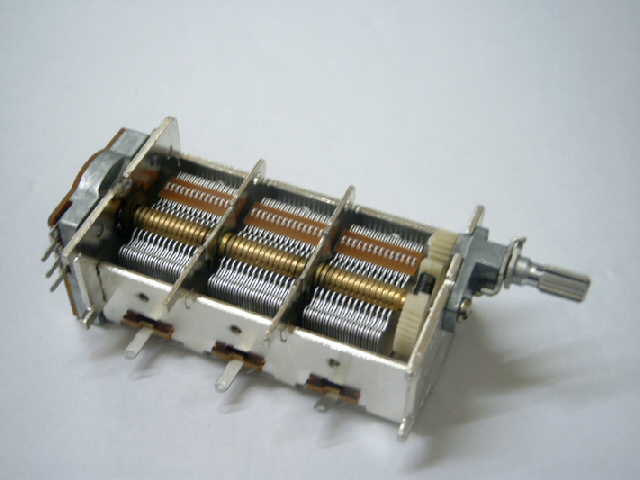

Sehr hochwertiger
Drehkondensator – 7 – fach. Mit Feintrieb 1:2,5, kugelgelagerter Rotor Messingachse, Ce
= 3 x 340
pF, Ca = 3 x 13 pF (AM) und 4 x Ce = 28 pF, Ca
= 4 x 7 pF. Für genaue Gleichlaufeinstellungen sind 3 aufgebrachte
Feintrimmer (AM) sowie 3 für (FM) seitlich angebracht. Stator HF –
Keramik
isoliert. Sehr flache kompakte Ausführung. Maße : L = 90; H = 40; B
= 30 mm. Knopfachse Ø 6 mm, Ursprünglich vorgesehen für die
Empfangstechnik
(Seefunk). Fabrikat "ALPS"
Typ DFP 700 nicht mehr
lieferbar
1 St. 22,85 €
|
|
Basteltip
Um 2 Drehkondensatoren DA 875 miteinander zu verbinden
können dafür 2 Seilrollen SKR 42 an Stelle des angebauten
Potis montiert werden. Skalenseil ist dafür erforderlich zB SKNR 50
....80.
z.B. für den Langwellenpreselektor (Bauvorschlag in Funkamateur Heft 12
/2006)
Skalenseilrad für Ø 6 mm Achse, Ø
42mm,
Seillauffläche 7,5mm, für 2 x Madenschraubbefestigung und
Aufhängevorrichtung
für Skalenseil
Typ
SKR
42
1 St. 0,95 €
|
|
|

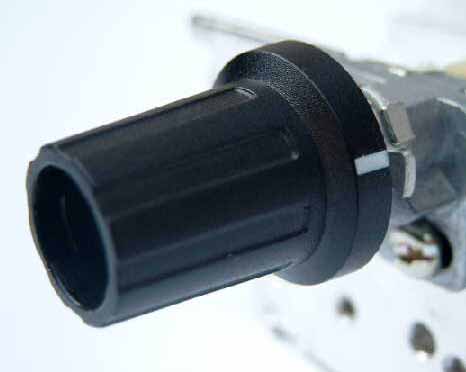

Passender Knopf hochwertiger Knopf von Mentor für
alle Durchm. 6 mm gezahnten Achsen z.B. DA 875 (Drehko, Potenziometer
und
Drehschalter). Drehknopf schwarz mit weißer Markierung, Körper leicht
konisch, Durchm. rückseitig = 18 mm, Durchm. vorn 12 mm, Höhe 20
mm
Typ KN 875
1 St. 0,95 €
10 St. 8,50 €
100 St. 75,00 €
|
|
|
|
|
Doppel UKW- Drehko Folienausführung regelbar von 2,5 bis 23 pF x 2 ,
abgleichbar und veränderbar durch aufgebaute Trimmer, sehr geringe
Abmessungen
16 x 16 mm, Einbautiefe nur 10 mm. Lieferung mit Rändelknopf und
Montagezubehör.
Typ DUD 23
1 St. 2,45 €
|
|
|

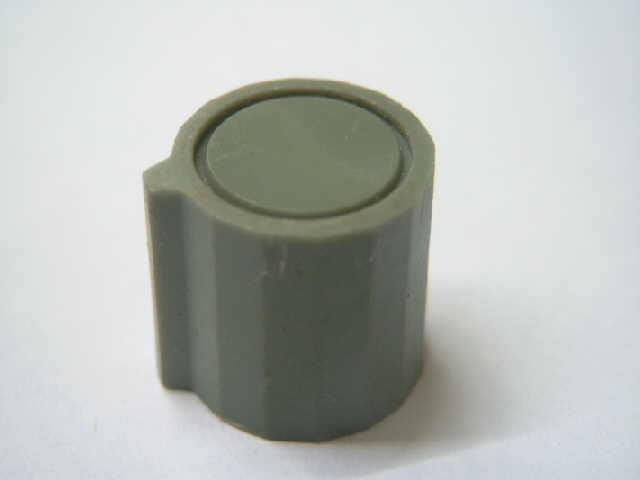

Rarität Drehknopf passend für unsere Typen DA
499, DA 2030, DA 776 für Ø 4,45 mm Achsen, mit Madenschraube und
Zeigernase. Knopf mit leichter Riffelung. Knopf Ø 14,8 mm, Farbe
olivgrün , Metallbuchse.
Typ DRK 445
1 St. 1,35 €
Geringer
Bestand
|
|
|

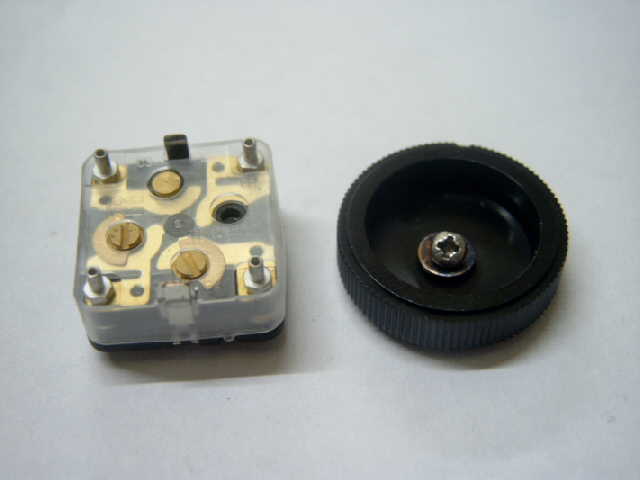

Foliendrehkondensator mit Klarsicht Staubschutzkappe, AM und FM, im Kleinformat, 2 x Ce=
360 pF, Ca= 15pF und 2 x Ce 30 pF, Ca
9 pF, auf 6 mm Ø abgeflachten Messingachse mit Gewindebohrung M 2,6
versehen, passende Seilscheibe Ø 32 mm mit Schraube liegt bei.
Zusätzlich sind rückseitig 4 Trimmer für Feinabgleich versehen.
Gehäusemaß: 22 x 22
x 24 mm
Typ DA 800
1 St. 4,85 €
|
|
|

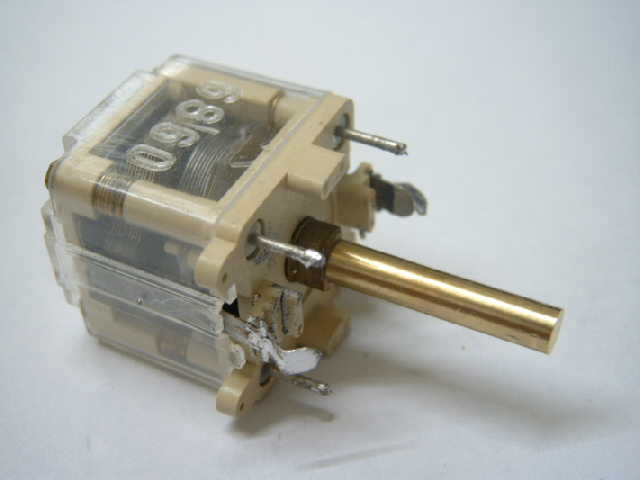

Foliendrehkondensator
mit Klarsicht Staubschutzkappe wie DA 800 jedoch mit 4 mm
Messingachse 21 mm lang.Lieferung ohne Seilscheibe.
Typ DA 804
1 St. 5,35 €
|
|
|
UKW Tuner Modul, komplettes Empfangsteil, mit HF
– Vorstufe, Oszillator, Ausgang 10,7 MHz. Abstimmung erfolgt durch
hochwertigen 2 x 18 pF für UKW Empfangsteil und für
MW 2x 320 pF. Besonders interessant für
Drehko – Gewinnung. Daten wie DA 2030
Typ ELS
12 1 St.
5,85 €
|
|
|

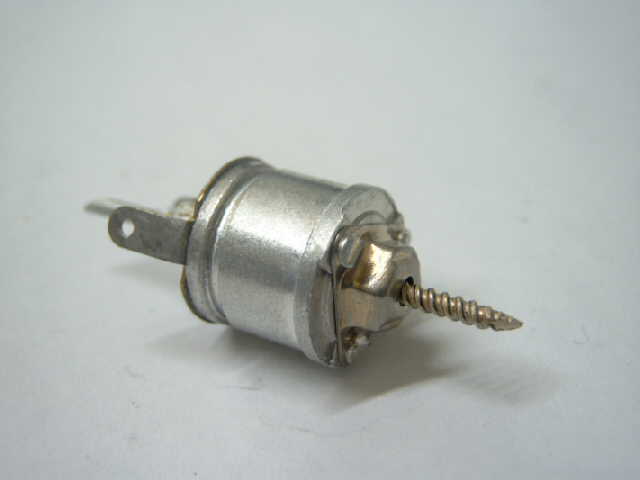

Philips Tauchtrimmer Luftdielektrikum, 4-35 pF, DC 800 V,
Prüfspannung 3 KV, Abgleich mit 6-Kantschlüssel, Spindelfunktion. Eine
echte Rarität aus den 50 er Jahren. Frequenzeinsatz bis 300 MHz.
Typ PHT 800
1 St. 1,45 €
|
|
|
|
